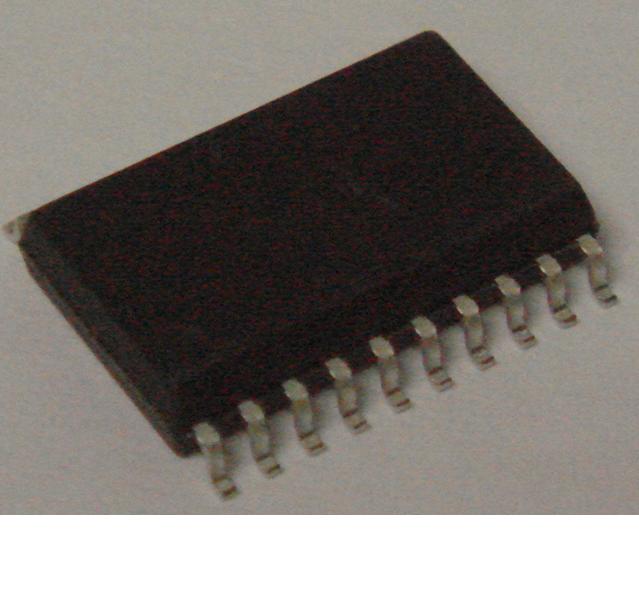

概述 MK7A22P 是带15 位（11bit+4bit）A/D 转换器的RISC 高性能8 位微控制器。它内部包含2K 字节的一次 性可编程只读存储器、128 字节数据存储器、定时器/计数器、中断、LVR（低电压复位）、I/O 口、比较器 和PWM 输出。 1. 基本特性 ● ROM：2K×16 bits ● RAM：51×8 bits（特殊寄存器）+ 128×8 bits （一般寄存器） ● 椎栈：8 级 ● 一个指令周期由两个系统时钟组成 ● 复位模式： (a) 上电复位 (b) 低电压复位 (c) RESETB/PB2（如果设置成复位脚位） 输入一个负脉冲 (d) 看门狗定时器计数溢出复位 ● 双时钟模式 - 外部RC 或晶振振荡器 - 内部4MHz RC 振荡器 ● 定时器/计数器：5 个累加计数器 - TM0：16-bit 定时器（up-counter） - TM1：8-bit，PWM1（period）& 定时器 - TM2：8-bit，PWM1（duty）& 定时器 - TM3：8-bit，PWM2（period）& 定时器 - TM4：8-bit，PWM2（duty）& 定时器 - TO：PWM2 时钟/2 输出 ● 看门狗定时器：芯片内WTD 是基于一个内部 RC 振荡器（仅WDT 使用）。有8 个周期可供 选择。使用者可通过使用预分频器来延长 WDT 溢出周期。 ● 中断结果： (a) 外部中断（PA7~PA0） (b) 内部定时器/结果计数器中断（TM0~TM4， PWM1，PWM2） (c) ADC结束转换中断 (d) 比较器比较结果激活中断 ● I/O 口：29 脚位 ● 4 路比较器设置与I/O 口分享脚位 ● PWM：两个通道带8bit×8bit 精度 ● ADC：最多15-bit 及12 通道，至少12-bit 精 度。它可通过寄存器设置在转换模式或比较模式下 工作 ● 唤醒模式：A 口（PA7~PA0）脚位变化唤醒 & WDT 溢出 ● 450O：500KHZ 时钟输出（可调节） ● CLO：系统时钟输出 ● 不同封装类型： MK7A22PD32C：600mil 32 pin DIP MK7A22PS32C：32 pin SOP MK7A22PD28C：600mil 28 pin DIP MK7A22PS28C：28 pin SOP MK7A22PD20C：20 pin DIP MK7A22PS20C：20 pin SOP MK7A22PS14C：14 pin SOP
